鹽基度是聚合氯化鋁的重要質量指標，它直接決定著產品的化學結構形態和許多特性，如聚合度、分子電荷量、混凝能力、貯存穩定性、pH值等。生產和使用實踐表明，水處理領域將聚合氯化鋁的鹽基度控制在45-60%范圍較適宜。

對于鹽基度低于40%的聚合氯化鋁，目前多采用NaOH、Ca(OH)₂、Na₂CO₃、NaAl(OH)₄等進行調整，使低鹽基度產品酸性降低，加羥基提高鹽基度。但值得注意的是，這些調整劑在提高鹽基度的同時，生成的副產物NaCl或CaCl₂又無法與聚合氯化鋁分離，它們不僅會降低聚合物中有效成份，還會增加固體產品的吸濕性和后處理難度。因此，提出了另一種提高聚合氯化鋁鹽基度方法-投加鋁粉。

低鹽基度聚合氯化鋁溶液是一種酸性較強的液體，它可以直接與鋁粉反應，生成高鹽基度聚合氯化鋁和氫氣，反應方程如下：

1、鋁粉用量

設有低鹽基度聚合氯化鋁溶液WKg，鹽基度為b%，Al₂O₃含量為A%，試求鹽基度提高為B%時，鋁粉用量G。

由(1)式可知

將（2）代入（3）式得

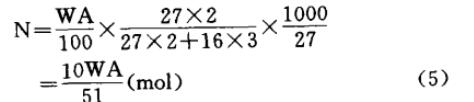

低鹽基度聚合鋁溶液中鋁的摩爾數N為

則所需鋁粉質量G₀為

將（4）（5）代入（6）式得

實際生產中（6）式可表達為

式中：

G-商品鋁粉用量（kg）；

K₁-商品鋁粉有效含量系數；

K₂-實際耗鋁與理論耗鋁之比，一般為1.05-1.10；

其余符號同前。

2、注意事項

（1）操作時，將鋁粉加入反應池后，均勻攪拌，并妥善處理好氫氣的排放，以免引起爆炸。

（2）反應過程中應適量加水，控制Al₂O₃濃度不要超過20%，以免產生沉淀。

3、結束語

利用鋁粉可以將鹽度基度提高至70%以上，同時不會產生任何副產物，既可以提高鹽基度，又可以增加氧化鋁含量。該工藝具有操作簡單，容易控制等特點，可廣泛推廣應用。
